Proč je termočlánkový kompenzační drát nezbytný pro přesné měření teploty?

Termočlánkové systémy jsou základem pro přesné monitorování teploty v různých průmyslových a laboratorních aplikacích. Jednou kritickou složkou, která je často přehlížena, jeTermočlánkový kompenzační drát. Bez řádné kompenzace mohou být odečty nepřesné, což může vést k potenciálnímu poškození zařízení, problémům s kvalitou produktu a provozní neefektivitou. V této obsáhlé příručce prozkoumáme, co je to kompenzační vodič termočlánku, proč je to nutné, jeho typy, způsoby instalace a jak vybrat nejlepší řešení pro vaše potřeby.

Obsah

1. Co je termočlánkový kompenzační drát?
2. Proč potřebujete termočlánkový kompenzační drát?
3. Typy termočlánkového kompenzačního drátu
4. Klíčové aplikace a odvětví
5. Jak nainstalovat a udržovat kompenzační drát
6. Výhody vysoce kvalitního kompenzačního drátu
7. Porovnání běžných typů termočlánkových drátů
8. Často kladené otázky (FAQ)
9. Závěr

1. Co je termočlánkový kompenzační drát?

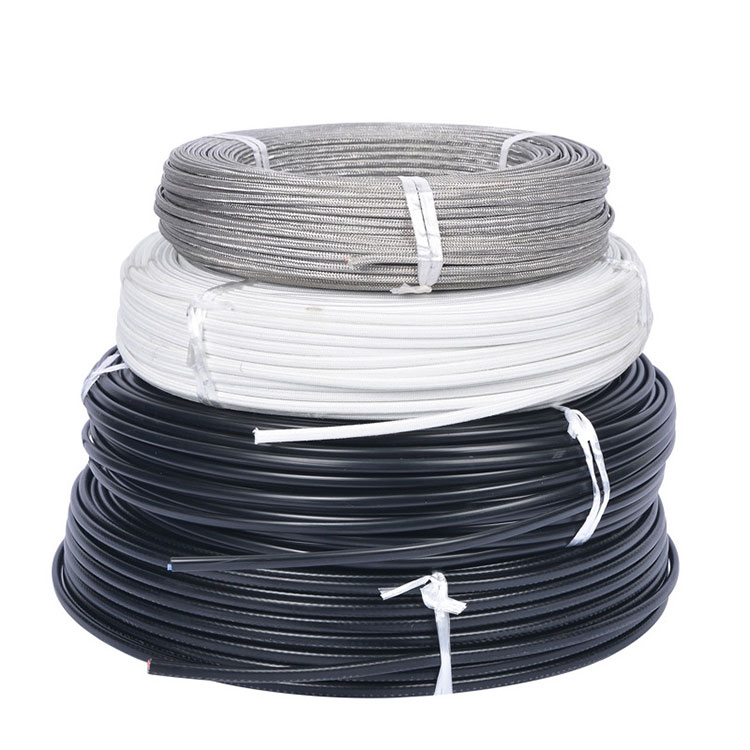

Drát pro kompenzaci termočlánku, také známý jako prodlužovací vodič, je speciálně navržen pro připojení termočlánků k měřicím zařízením při zachování přesnosti měření teploty. Na rozdíl od standardních měděných drátů kompenzační drát odpovídá termoelektrickým vlastnostem materiálu termočlánku, čímž se snižují chyby měření způsobené změnami teploty podél drátu.

Například termočlánek typu K (Chromel-Alumel) vyžaduje kompenzační vodič typu K, aby byla zachována přesnost mezi snímačem a přístroji. To zajišťuje, že kompenzace studeného konce (CJC) je účinná a naměřené hodnoty napětí jsou správně interpretovány.

2. Proč potřebujete termočlánkový kompenzační drát?

• Přesnost:Signály termočlánků jsou v milivoltech a jsou velmi citlivé na změny složení drátu a teploty. Kompenzační drát udržuje správnou korelaci napětí.
• Teplotní rozsah:Umožňuje senzoru rozšířit se na delší vzdálenosti bez zavádění chyb.
• Trvanlivost:Správný kompenzační drát je odolný vůči faktorům prostředí, jako je vlhkost, vibrace a chemikálie.
• Cenová efektivita:Použití správného kompenzačního vodiče snižuje frekvenci rekalibrace a minimalizuje provozní prostoje.

3. Typy termočlánkového kompenzačního drátu

Výběr správného typu kompenzačního drátu je zásadní. Zde jsou nejběžnější typy:

4. Klíčové aplikace a odvětví

Termočlánkový kompenzační drát je široce používán v různých odvětvích, kde je kritická přesnost teploty:

• Průmyslové pece a procesy tepelného zpracování
• Zpracování a balení potravin
• HVAC a chladicí systémy
• Chemická a farmaceutická výroba
• Automobilové a letecké testování
• Laboratorní a výzkumné aplikace

Ningbo Paidu Industrial Co., Ltd. poskytuje vysoce kvalitní kompenzační dráty určené pro tato odvětví, které zajišťují konzistentní výkon i v náročných podmínkách.

5. Jak nainstalovat a udržovat kompenzační drát

Správná instalace a údržba jsou klíčem k dlouhodobé spolehlivosti:

1. Změřte přesně vzdálenost:Určete přesnou délku potřebnou k připojení termočlánku k přístroji, vyhněte se přebytečným drátům.
2. Shodujte se s typem:Vždy vyberte kompenzační vodič odpovídající typu termočlánku (např. K, J, T).
3. Minimalizujte elektrický hluk:Kabely veďte mimo motory, transformátory nebo vysokoproudé kabely, abyste zabránili rušení.
4. Zabezpečení a ochrana:Používejte kabelové žlaby nebo trubky a vyhněte se ostrým ohybům, které by mohly poškodit drát.
5. Pravidelná kontrola:Pravidelně kontrolujte známky koroze, opotřebení izolace nebo mechanického poškození.

6. Výhody vysoce kvalitního kompenzačního drátu

Investice do prémiového termočlánkového kompenzačního drátu nabízí několik výhod:

• Přesné měření teploty na velké vzdálenosti
• Snížení chyb kalibrace a prostojů
• Zlepšená spolehlivost a životnost systému
• Zvýšená bezpečnost v kritických průmyslových prostředích
• Soulad s mezinárodními standardy

7. Porovnání běžných typů termočlánkových drátů

8. Často kladené otázky (FAQ)

Q1: Mohu použít standardní měděný drát místo kompenzačního drátu?

A1: Ne. Použití mědi nebo jakéhokoli jiného vodiče může způsobit významné chyby měření způsobené rozdíly v termoelektrických vlastnostech.

Q2: Jak dlouho může kompenzační drát běžet bez ovlivnění přesnosti?

Odpověď 2: Vysoce kvalitní kompenzační vodič se může prodloužit o několik set metrů, ale je důležité použít správný typ a pečlivě jej vést, aby nedošlo k rušení.

Q3: Jak zjistím správný typ kompenzačního drátu?

A3: Zkontrolujte použitý typ termočlánku (K, J, T, E atd.) a porovnejte jej s odpovídajícím kompenzačním vodičem od důvěryhodného dodavatele, jako je Ningbo Paidu Industrial Co., Ltd.

Q4: Existují zvláštní úvahy pro drsná prostředí?

Odpověď 4: Ano, dráty mohou vyžadovat zvláštní izolaci, chemickou odolnost nebo opletené stínění, aby vydržely průmyslové podmínky.

Q5: Jak často by se měly kompenzační vodiče vyměňovat?

A5: Záleží na prostředí, ale doporučuje se pravidelná kontrola opotřebení, koroze nebo poškození izolace. Pokud zjistíte jakékoli závady, okamžitě vyměňte.

9. Závěr

Termočlánkový kompenzační drát je nepostradatelnou součástí pro přesné měření teploty v různých průmyslových odvětvích. Výběr správného typu, zajištění správné instalace a efektivní údržba vodičů jsou základními kroky pro provozní efektivitu, bezpečnost a spolehlivost. S vysoce kvalitními produkty odNingbo Paidu Industrial Co., Ltd.podniky mohou dosáhnout přesných měření, minimalizovat prostoje a zlepšit celkový výkon. Pro více informací o našich řešeních kompenzačních drátů a přizpůsobených službách,kontaktujte nás ještě dnesa promluvte si s našimi odborníky.
